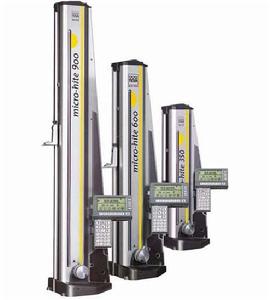

瑞士TESA高度儀

瑞士TESA高度儀

0-520 0-1075 0-1300

TESA高度儀產品分類

TESA高度儀分為TESA二維高度儀(手動),TESA一維高度儀(不含氣浮),TESA二維高度儀(電動),TESA一維高度儀等類型。
TESA精密量儀

TESA高度儀簡單介紹

基於其堅固的獨特的設計,使得測高儀更適合於車間和檢測實驗室。可以用來進行平面、平行面和圓柱面幾何體的內尺寸、外尺寸、高度、深度或距離尺寸測量。同時可以進行一維或二維的測量。 - 可以記錄孔在兩個坐標方向的尺寸,並且可以以極坐標或直角坐標方式輸出數據。
- 通過TESA專利系統對本身機械性能的調整,確保了儀器能通過指示錶快速、可靠的檢測垂直度。
- plus M 控制臺加TESA IG-13 數字測頭可以測量直線度、平行度。
·繼承了TESA MICRO-HITE 成功的模組化特色。在下方接近底座位置安裝了獨有旋轉控制按鈕,此系統配有氣墊裝置可以使高度規快速移動然後進行有效測量,簡單的旋轉按鈕可以使測針快速移動接近被測元素,然後慢速進行向上、向下或孔的測量。

TESA高度儀詳細介紹

●量程有365、615、920 mm 三種尺寸。
●根據數值處理和數據輸出的需要,有三種控制臺可供選擇。
●英制和公制液晶顯示,解析度達0.0001 和0.001 mm 或同於相當的英制單位。
●採用電池供電,不用電纜。
●內置空氣軸承,可在平台上隨意移動。
●電動測頭可以恆定測力進行快速觸測。
●TESA ? 系統確保匹配穩定性和易用性。
●CAA (計算機輔助精度) 功能確保高精度。
●具有和鋼一致的線膨脹係數(11.5 x 10-6 K-1)。
●RS 232 數據輸出。
●每台測高儀具備SCS 校準證書。
●耐用的鍍鎳基座有三個支撐點經過精研。
●內置氣浮軸承使立柱在平台上的移動方便前沿垂直度,350 < 6 ?m,600 < 8 ?m,900 < 12 ?m。
●增量式玻璃光柵配有參考點,分度間隔20 ?m。光電數據捕捉( TESA 專利)。
●測量頭位於一個滾動軸承上,測量頭的定位在不同的速度上,從7.5 一直到40 mm/s。手動定位l ≤ 600mm/s。
●測量力1 N. 連線的伺服電機驅動,觸發測量力。
●充電電池,6 V,3.0 Ah 或110 到240 Vac/50-60 Hz。交流電≈ 12 小時,完全充電(8 小時) 後。
●操作溫度 10 °C - 40 °C。
●儲藏溫度–10 °C- 60 °C。
●最大相對濕度80%,非冷凝。

技術參數


型號

350

600

900

示值範圍(mm)

365

615

920

使用標準附屬檔案量程(mm)

0-520

0-770

0-1075

配固定測頭夾持器00760057量程(mm)

0-575

0-825

0-1130

配固定測頭夾持器S07001622量程(mm)

0-745

0-995

0-1300

帶標準附屬檔案精度(L單位m)

(2+1.5.L)μm

帶標準附屬檔案重複性精度

平面2s≤0.5μm,孔2s≤1μm

機械重直度(正面)

5

7

9
