簡介
玻璃管視盅(SJ-BL.HGS07-126/127)既是玻璃管視鏡的俗稱,這是一個使用非常廣泛的俗稱.玻璃管視盅是工業管道裝置上主要附屬檔案之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視盅能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
結構樣式

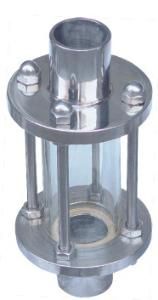

玻璃管視盅由連線法蘭,連線導管,玻璃管固定法蘭,玻璃管,加長螺栓,密封墊片組成.其中玻璃管固定法蘭夾住玻璃管,用加長螺栓固定,在同過連線導管連線上管道連線法蘭,這樣就組成了一個整體的玻璃管視盅.(如下圖)
玻璃管視盅主要尺寸
玻璃管視盅的長度是統一的250MM,兩頭法蘭採用標準製作.下面的尺寸就是老國標的法蘭尺寸.
玻璃管視盅尺寸圖主要技術參數
1、殼體材質：碳鋼、不鏽鋼、玻璃鋼、碳鋼襯氟。
2、視窗材質：硼矽玻璃、石英玻璃。
3、密封材質：丁睛橡膠、聚四氟乙烯、石墨複合。
4、工作壓力（Mpa）：PN0.6。
5、工作溫度：0℃~+250℃；0℃~+800℃。
6、法蘭標準：JB/T81-94，其它法蘭標準請用戶註明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
維護及保養
1、玻璃管視盅是用於觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持乾淨無灰塵；
2、玻璃管視盅的視窗玻璃屬宜損件，安裝視鏡時要輕拿輕放,均勻受力；
3、視盅玻璃耐溫耐壓有一定的局限，
4、允許急變溫度<60℃，玻璃因溫差過大會破裂。
5、根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力,但相差不大.
