簡介
焦爐加熱設備(heating equipment for cokeoven)是指向焦爐供給加熱用煤氣和空氣的焦爐附屬設備 。
結構組成

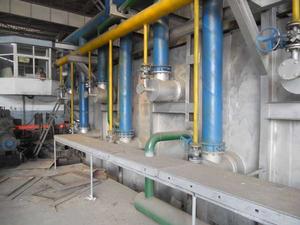

包括煤氣管道、開閉器、煤氣壓力和煙道吸力調節裝置、煤氣預熱器、煤氣混合器、除炭裝置、水封槽和放散管等。煤氣管道由鋼板焊制而成。煤氣管道安裝對應有適當坡度，以利於排出煤氣中的冷凝水 。
結構原理
開閉器有旋塞和閘閥式開閉器兩大類。旋塞的啟閉用交換機帶動。下噴式焦爐的旋塞為三通式，當停止向焦爐送煤氣後，加熱系統與大氣相通，靠加熱系統的吸力吸入少舉空氣，燒掉加熱系統中富煤氣熱解生成的沉積炭。富煤氣側入式焦爐，在向焦爐橫磚煤氣道導入富煤氣的支管上設有除炭空氣口。當停止送富煤氣後。用交換機打開除炭空氣口蓋，引進少量空氣，燒掉熱解生成的沉積炭。煤氣預熱器是預熱焦爐煤氣的設備，以水蒸氣為熱源。焦爐煤氣預熱的目的是，為了防止焦爐煤氣中的煤焦油和萘凝結堵塞管道。煤氣混合器裝在貧煤氣管道上，通過它往貧煤氣中混入一定量的富煤氣，以提高熱值。水封槽設在加熱煤氣管道末端，用來匯集和排出煤氣管道中的冷凝液。放散管也安設在加熱煤氣管道末端。當煤氣中含有一定量空氣時，可通過此放散管把煤氣空氣混合氣放入大氣，以防這種氣體在焦爐內引起爆炸。為了穩定供入焦爐的加熱煤氣量，在富煤氣和貧煤氣總管上都設有壓力調節裝置。為了穩定供入的空氣量和煙道吸力，在機、焦側分煙道設有調節翻板。此外，在煤氣總管上還安裝有測量煤氣壓力、溫度和流量的檢測裝置 。
煤氣量控制
進入各燃燒室的煤氣量，靠裝在每個燃燒室的煤氣支管上的孔板來調節。各支管上孔板平均孔徑要適宜；孔徑過大，孔板調節靈敏性低；孔徑過小，則為保證所需的煤氣量，會導致煤氣主管壓力過大，易引起煤氣外漏。
