光學中,法布里-珀羅干涉儀(英文:Fabry–Pérot interferometer)是一種由兩塊平行的玻璃板組成的多光束干涉儀,其中兩塊玻璃板相對的內表面都具有高反射率。法布里-珀羅干涉儀也經常稱作法布里-珀羅諧振腔,並且當兩塊玻璃板間用固定長度的空心間隔物來間隔固定時,它也被稱作法布里-珀羅標準具或直接簡稱為標準具(來自法語étalon,意為“測量規範”或“標準”),但這些術語在使用時並不嚴格區分。

這一干涉儀的特性為,當入射光的頻率滿足其共振條件時,其透射頻譜會出現很高的峰值,對應著很高的透射率。

“法布里-珀羅干涉儀”這一名稱來自法國物理學家夏爾·法布里和阿爾弗雷德·珀羅。

介紹

Fabry-Pérot Interferometer

光譜解析度極高的多光束干涉儀。由法國物理學家C.法布里和A.珀羅於1897 年發明 。

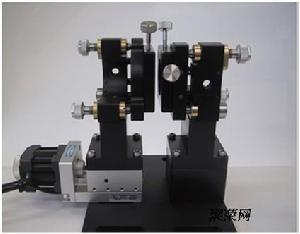

太赫茲法布里-珀羅干涉儀 太赫茲法布里-珀羅干涉儀
法布里-珀羅干涉儀 法布里-珀羅干涉儀

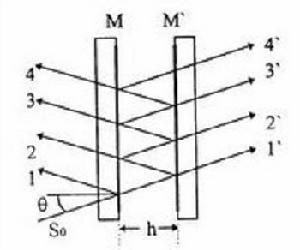

其結構如下左圖,M和M'是兩塊具有很小楔角的平板玻璃,相對兩面互相平行,並塗有高反射率塗層,兩板間用殷鋼環隔離並固定。這種間距固定不變的干涉儀常稱作標準具。入射光在相對兩面上反覆反射和折射後產生多束相干反射光和透射光,透射光束在透鏡 L′的焦面上疊加,形成等傾圓環狀干涉條紋。

公式

法布里-珀羅干涉儀[法布里-珀羅干涉儀] 法布里-珀羅干涉儀[法布里-珀羅干涉儀]

式中I0為入射光強 ;R為反射面的能量反射率;δ為相鄰兩相干光間的相位差,與入射光傾角有關。圖2 是強度分布曲線。可見,反射率R愈高,干涉極大就愈銳。法布里-珀羅干涉儀的反射率在90%以上。不同波長成分的光形成各自的圓環條紋,由於亮條紋極銳,波長差極小的光譜也能分離,故有極高的光譜解析度,常用來研究光譜的精細結構和超精細結構。

應當指出,當干涉儀兩極板內表面鍍金屬膜時,由於金屬膜對光產生強烈吸收,使得整個干涉圖樣的強度降低。假設金屬膜的吸收率為A,則根據能量守恆關係有:

R+T+A=1 (R為金屬膜內表面反射率,T為透射率)

當干涉儀兩板的膜層相同時,可得:

It/Io=(1-A/(1-R))*(1-A/(1-R))/(1+4R/(1-R)/(1-R)*sin(δ/2)*sin(δ/2))
