定義
中文名詞：油浸式有載調壓電力變壓器
英文名詞：Oil-immersed power transformer load tap

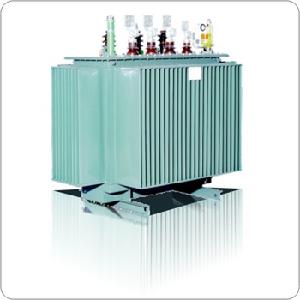

油浸式有載調壓電力變壓器實物圖工作原理
電磁感應的原理，利用電磁互感應，變換電壓，電流和阻抗
尺寸規格
(長X寬X高)650X450X850(MM)
重量145KG
組成結構
1：器身（包括鐵芯、繞組、絕緣、引
2：變壓器油
3：油箱
4：冷卻裝置
5：調壓裝置
6：保護裝置（吸濕器、安全氣道、氣體繼電器、儲油櫃及測溫裝置等)
7：出線套管
主要技術參數
額定容量：5至1600KA
高壓：11/10.5/10/6.3KV
低壓：0.4KV
阻抗電壓：4/4.5%
性能特點
a、變壓器低壓繞組除小容量採用銅導線以外，一般都採用銅箔繞抽的圓筒式結構；高壓繞組採用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自採用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，採用了不吊心結構，能承受運輸的顛震。
c、線圈和鐵心採用真空乾燥，變壓器油採用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。
d、油箱採用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油櫃，顯然降低了變壓器的高度。
e、由於波紋片取代了儲油櫃，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。
f、根據以上五點性能，保證了變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命
現場檢測要點
目前採用的方法主要有外觀檢查和藉助於各種便攜裝置 (如檢測器、感測器等)進行檢測，此外，還包括用吸附劑進行現場吸附處理以及檢測變壓器繞組變形的方法。
檢測內容涉及運行狀態下不同溫度的油中濕度；確定油中機械雜質的碎粒和油的可靠性；測定油中的抗氧化附加劑含量；測定油的剩余穩定性；測定油中的呋喃含量；測定不同溫度下油的 tanδ值和導電性；利用熱虹管過濾器分析矽膠；測定繞組和套管的絕緣性能；測定固體絕緣中的水分含量；測量變壓器局部放電；測量變壓器的紅外圖像；測量變壓器聲級；測量變壓器油箱的振動情況；測量油泵和冷卻風扇的工作狀態；測量變壓器短路阻抗；測量變壓器的空載電流和損耗；測量各種溫度下套管的油壓；計算套管的電氣絕緣強度；測量繞組的直流電阻和分接開關不同分接位置的觸點電阻；測量分接開關運行的工作狀態；測量油泵和風扇電動機的相電流。
變壓器外觀檢查的內容如下：
1)檢查變壓器聲音是否正常；
2)檢查變壓器一、二次母線連線是否正常，檢查變壓器外殼接地足否正常；
3)檢查瓷套管是否清潔，是否存在破損、裂隙和放電燒毀等；
4)檢查變壓器有無滲漏現象，油色及油量是否正常；
5)檢查氣體繼電器運行是否正常，有無動作；
