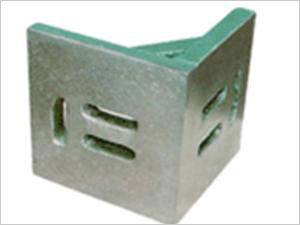

檢驗彎板

檢驗彎板的規格：

檢驗彎板按JB/T 7974-2001標準製造，材料HT200-HT300，工作面採用刮研工藝，用於零部件的檢測和機械加工中的裝夾。用於檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度，還常用於鉗工劃線。並可常用於檢驗、安裝、工具機機械的垂直面檢查，並能在平板上檢查工件的垂直度，適用於高精度機械和儀器檢驗和工具機之間不垂直度的檢查。

檢驗彎板的技能參數主要包括：

檢驗彎板的承載、彎板的長寬高、彎板的外表精度、彎板的分量、彎板的材質要求等等。
鑄造砂應滿足以下的要求：較高的純度和潔淨度，以矽砂為例，鑄鐵用砂要求SiO2含量在90%以上，較大的鑄鋼件則要求SiO2含量在97%以上；高的耐火度和熱穩定性;適宜的顆粒形狀和顆粒組成;不易被液態金屬潤濕。顆粒形狀鑄造砂的形狀一般有3種。
圓形砂:顆粒為圓形或接近於圓形，表面光潔，沒有突出的稜角；多角形砂:顆粒成多角形，且多為鈍角；尖角形砂，顆粒成尖角形，且多為銳角；鑄造砂的顆粒形狀一般以角形係數（砂子實際比表面積/砂子理論比表面積）來表示。

檢驗彎板使用注意事項：

檢驗彎板不要在潮濕、有腐蝕、過高和過低的溫度環境下使用和存放。在使用時要先進行彎板的安裝調試，然後，把彎板的工作面擦拭乾淨，在確認沒有問題的情況下使用彎板
彎板精度：1級、2級、3級。

檢驗彎板的詳細參數：

規格 mm	測量面對基面的垂直			測量面平面度或直線度			基準平面度或直線度
	精度等級um
	1	2	3	1	2	3	1	2	3
200×200	8	16	30	4	8	16	6	12	24
300×200	10	20	40	5	10	20	8	16	30
300×300	10	20	40	5	10	20	8	16	30
400×300	12	24	45	6	12	24	10	20	40
400×400	12	24	45	6	12	24	10	20	40
500×400	14	28	50	7	14	28	12	24	48
500×500	14	28	50	7	14	28	12	24	48

彎板按JB/T 7974-2001標準製造，材料HT200-HT300，工作面採用刮研工藝，用於零部件的檢測和機械加工中的裝夾。用於檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度，還常用於鉗工劃線。並可常用於檢驗、安裝、工具機機械的垂直面檢查，並能在平板上檢查工件的垂直度，適用於高精度機械和儀器檢驗和工具機之間不垂直度的檢查。
