模擬盤

模擬盤

模擬盤是一種套用於配電室、變電所和變電站中的電力設備,屬於必配裝置之一,其主要功能是用於防止電力誤操作。模擬盤上有電氣主結線圖,有能進行操作前預演的手柄(俗稱鈕子開關)和能指示設備狀態的指示燈等。電氣誤操作是威脅電網安全運行的頻發性事故,事故的發生可造成大面積停電,電氣設備毀壞,電網震盪瓦解,甚至造成嚴重的人身傷亡事故,防止誤操作是電氣操作永恆的課題,在操作過程中使用模擬盤系統是防止電氣誤操作的有力措施之一。

模擬盤參數

模組採用進口ABS或PPO注塑而成,具有10年不變色,抗靜電等特點;

單模組平面度公差值≤0.1mm,相鄰模組之間的間隙≤0.1mm,平整度公差值≤0.2mm;

模組顏色採用國際灰色(或用戶提供顏色)均勻一致,無反光及傷痕;阻燃氧指數為≥27;

圖形符號採用模具壓鑄,絲網印刷及雕刻工藝;線符號寬6-9mm,線路符號寬3-5mm;

線條寬度公差值≤0.05mm;燈光顯示壽命≥20000小時,諧波含量<5%,亮度均勻≥80cdm²;

出廠前實驗均超72h符合技術要求。

萬年曆自動恢復掉電記憶。

流動字幕可與微機接口實時顯時報警功能。

通訊轉接盒(SCD-300):具備RS232接口或RS485接口接口,可與任何綜保廠家產品通訊。

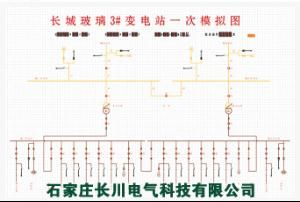

模擬盤模擬盤

製作過程效果圖

模擬盤分類

普通馬賽克模擬盤

開關燈光手動操作,合為紅燈,分為綠燈;年月日可調節,安全運行天及溫度為自動,掉電後有記憶功能。

微機模擬盤

通過接收微機信號來顯示各刀閘、開關的狀態,及電壓、電流、功率等數字信息;語音報警;擴容能力強;線上修改資料庫,對模擬盤進行各開關量狀態進行設定;多重防誤,可根據實際要求對模擬操作提供指導,保證模擬操作的正確性;自動列印工作票,可隨時列印一份符合規定滿足用戶要求的工作票;基於GUI(圖形用戶界面)人機界面的操作程式,使未接觸過微機的工作人員在一小時內掌握。

防誤操作模擬盤

模擬盤可以實現實時顯示和模擬操作兩種功能,當處於實時顯示時,模擬盤僅接收來自上位機傳送的數據,並顯示在屏上,當處於模擬操作時,模擬盤僅識別模擬盤上的操作按鈕,並根據電力五防邏輯來判斷,操作錯誤時發出語音報警。模擬盤控制系統採用分散式智慧型控制模組系統,模擬盤驅動設備和顯示設備支持MODBUS RTU協定,通過RS485接口模式,與控制室自動化控制上位機(SCADA)接口,實時反應計算機傳送過來的遙信和遙測信息。

發光帶模擬盤

模擬盤可以實現實時顯示和模擬操作兩種功能,當使用實時顯示功能時,模擬盤接收來自開關量空接點處的遙信信號,並顯示在屏上;當選擇模擬操作時,模擬盤識別模擬盤上的操作按鈕信號。

調度模擬盤

模擬盤以馬賽克高性能阻燃工程塑膠通過電腦雕刻製作而成,可以通過MODBUS RTU、OPC、UDP等多種常規協定直接與控制室監控計算機通訊,也可掛接在控制系統控制網上。實現下位操作,通過紅、綠、黃三色遙信燈來直觀顯示現場設備的運行狀態,遙測數顯表顯示設備的當前參數,系統在斷電的情況下能記憶每個設備斷電前的狀態,並可以實現多級調光功能。

工藝模擬盤

通過三色遙信燈來直觀顯示現場設備的運行狀態,遙測數顯表顯示當前設備的參數,其中線路也可以實現流動的效果。直觀形象顯示工藝流程,動態顯示設備運行狀態,廣泛套用於污水處理廠,化工廠化工反應工藝,煤礦選煤工藝,大型廠礦能源管理。

工藝屏可以通過MODBUS RTU、OPC、UDP等多種常規協定直接與控制室監控計算機通訊,也可掛接在控制系統控制網上。例如:工業以態網TCP/IP,MODBUS網,PROFIBUS網,作為控制網中的一個節點,高速交換設備信息,在模擬盤上動態顯示設備運行狀態。

模擬盤訂貨注意事項

提供屏面尺寸;

確認是掛屏、立屏或鑲嵌屏,並確認固定方式;

提供與現場一致無誤的一次主接線圖;確認屏面顏色(一般為國際灰),線條採用絲網印刷或刻槽工藝;

確認是否選配安全天數計數器、主變檔位顯示器等;確認與RTU接口或其他系統接口的通訊規約(一般為部頒CDT規約)。

模擬屏型號分類

型號SCD-MN-1名稱普通型馬賽克模擬盤

產品功能

型號SCD-MN-2名稱微機型模擬盤

產品功能

型號SCD-MN-3名稱防誤操作模擬盤

產品功能

型號SCD-MN-4名稱發光帶型模擬盤

產品功能

型號SCD-MN-5名稱調度模擬盤

產品功能

型號SCD-MN-6名稱工藝模擬盤

產品功能
