概述

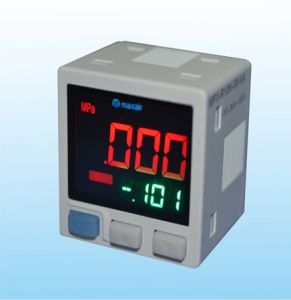

數字壓力開關,它是通過在早期傳統的模擬指針氣壓表的基礎上加上高精度的數位化感測技術發展出來的新一

代數字式壓力開關,用於氣動控制領域中氣路壓力的檢測與控制。
主要參數
項目 | 標準類型 | 高機能類型 | ||
低壓用MPX-R01 | 高壓用MPX-R1 | 低壓用MPX-R01□H | 高壓用MPX-R10□H | |
感壓元件 | 擴散半導體壓力感測器 | |||
適用流體 | 空氣·非腐蝕性氣體 | |||
壓力種類 | 表壓 | |||
額定壓力範圍 | -101.3~+101.3kpa | -101.3kpa~+1Mpa | -101.3~+101.3kpa | -101.3kpa~+1Mpa |
設定壓力範圍 | -101.3~+101.3kpa | -101.3kpa~+1Mpa | -101.3~+101.3kpa | -101.3kpa~+1Mpa |
表示單位 | kpa | Mpa | kpa | Mpa |
最小表示單位 | 0.1kpa | 0.001Mpa | 0.1kpa | 0.001Mpa |
保證耐壓 | 500kpa | 1.5Mpa | 500kpa | 1.5Mpa |
重複精度 | ±0.1%滿刻度(±2位以內) | ±0.2%滿刻度(±2位以內) | ±0.1%滿刻度(±2位以內) | ±0.2%滿刻度(±2位以內) |
溫度特性(+20°C基礎) | ±0.5%滿刻度以內 | ±1%滿刻度以內 | ±0.5%滿刻度以內 | ±1%滿刻度以內 |
顯示 | 4位+4位3色LCD顯示(顯示更新周期:250ms、1000ms使用操作鍵進行選擇) | |||
顯示燈 | 橙色LED (比較輸出1動作顯示燈、比較輸出2動作顯示燈:比較輸出ON時燈亮) | 橙色LED (比較輸出1動作顯示燈:比較輸出ON時燈亮,模擬電壓輸出動作顯示燈: 設 定時燈亮) | ||
電源電壓 | 12~24V DC±10% 波動P·P10%以下 | |||
功率 | 通常時:840mW以下(電源電壓24V時,消耗電流35mA以下) 節能模式:標準時600mW以下(電源電壓24V時,消耗電流25mA以下),滿量程時480mW以下(電源電壓24V時,消耗電流20mA以下) |
注意事項
在設計、生產使用本公司氣壓元件的裝置時,有義務進行檢查以確保通過控制裝置機構、氣動控制迴路和水控制迴路及其電氣控制而運行的系統的安全性,並製作安全的裝置。
為了安全地使用本公司產品,對產品的選定、使用以及恰當地維護和管理是極其重要的。為了確保產品的安全性,請務必遵守警告和注意事項。
另外,請進行檢查以確保裝置的安全性,製作安全的裝置。
