概述

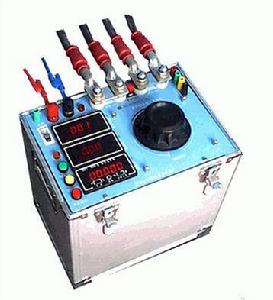

攜帶型多功能大電流發生器攜帶型多功能大電流發生器（）是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛套用於發電廠、變配電站、電器製造廠及科研院所等部門。
產品特點
採用全新電源技術，電流穩定度高,超靜音；量程自動轉換,過量程、短路保護;真有效數值，精度高;10KVA,國內體積最小,輸出功率最大.蜂鳴:可用於判斷繼電器觸點的通斷狀態。時間測量，可滿足用戶帶電位的要求。
1000A,2000A,3000A(電源AC220,380V)採用一體化,操作方便.
● 適用於繼電器保護系統的聯動試驗
● 直接測出電流互感器的變比和極性；及開關動作時間
● 每種測試設備都有兩個等級的輸出電流
( 0.5KA 20V, 1KA 10V ) ( IKA 10V, 2KA 5V ) .
● 具有完善的過載、短路保護
該儀器採用了新技術、新工藝、新材料，與同類型產品相比；多功能、輸出功率大、超小型輸出電流穩定，體積、重量小、輕。現場試驗方便。該儀器是換代產品。因為輸出功率大（10KVA），特別適用於繼電保護系統的聯動試驗;並且可直接測試電流互感器的變比和極性,以及變壓器組別，開關動作時間。及各類一次母線保護、負載、溫升等試驗.
主要參數：
輸入電源：交流220V 50Hz
輸出電流：①5-1000C型
電流500A 電壓20V（串聯）半分鐘 ; 電流1KA 電壓10V（並聯）半分鐘
②5-2000C型
電流1000A 電壓10V（串聯）半分鐘; 電流2KA 電壓5V（並聯）半分鐘
二次電流： 交流±0-5A
時間測量範圍：0.001-99.999秒。 誤差：±10-5±2個尾數。
蜂鳴:可用於判斷繼電器觸點的通斷狀態。
精度等級：0.2;0.5級 （真有效數值） 容量:10KVA
重量：30kg 外形尺寸： 240×320×350（mm）
主要技術參數
攜帶型多功能大電流發生器1） 輸入 交流50Hz , 220V。
2）1KA 2KA 3KA
3）真有效值連續可調
4） 輸出波形：標準正弦波
5） 輸出開口電壓：
1KA 串聯(500A 20V),250A可持續輸出； 並聯（1KA10V )， 500A可持續輸出； 傳輸距離：5-8米。
2KA 串聯( IKA 10V), 500A可持續輸出；並聯（2KA 5V )，750A可持續輸出； 傳輸距離：3-5米。
3KA 串聯(1500A 15V),750A可持續輸出； 並聯（3000A 7.5V )，1500A可持續輸出； 傳輸距離：3-6米。
6） 精度度：0.2 ;0.5%。
12） 工作環境 -10℃-----60℃
13）重量：1KA ,2KA: 30KG.
外形尺寸： 260×320×350（mm）
重量：3KA: 控制箱25KG.升流器30KG（分體式）
外形尺寸：控制箱 380×190×350（mm）升流器：360×260×350（mm）
使用說明
1、按相關規程設定好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。
2、接上電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。
3、按一下“→”鍵，主接觸器吸合，調壓器開始工作。
4、當電流升至設定電流值時，計時器會自動計時，當計時時間到，調壓器會自動回到零位。
5、在試驗過程中，按“→”鍵，系統將停止工作，自動回到零位。
6、在升流過程中，如發生過流等現象，系統將自動停止工作，立即切斷輸出電流，之後調壓器會自動回到零位。
使用條件
1、 環境溫度：0--40℃
2、 海拔高度：<1000M
3、 相對濕度：<85%
4、 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
故障排除
| 故障現象 | 原因分析 | 排除方法 | 備註 | |||||
| 開機無任何 顯示 | 1)電源未接通 | 接通電源 | 更換保險管應更換同型號保險管不能用其它型號代替 | |||||
| 2)儀器20A保險管未安裝好或開路 | 重新安裝保險管或更換保險管 | |||||||
| 輸出電流達不到額定值 | 1)輸入接線錯誤 | 重新接線 | ||||||
| 2）負載過大 | 減小負載 | |||||||
| 無電流電壓指示 | 1)設備內部外掛程式鬆動 | 檢查設備 排除故障 | ||||||
| 2)試驗迴路有開路故障 | 檢查試驗迴路排除開路故障 | |||||||
注意事項
1．試驗時機殼必須可靠接地。
2．試驗時不允許不相干的物品堆放在設備面板上和周圍。
3．開機前請檢查電源電壓:交流220V±10% 50Hz。
4．更換保險管和配件時，請使用與本儀器相同的型號。
5．本儀器注意防潮、防油污、防振。
6．試驗時請確認被測設備已斷電，並與其它帶電設備斷開。
7．開機前請檢查輸出旋鈕是否在零位（帶零位保護功能的除外） 。
