擠壓桿的結構
擠壓桿的結構形式與擠壓機的主體設備的結構、擠壓筒的形狀和規格、擠壓方法、擠壓產品種類以及擠壓過程的力學狀態等諸多因素有關，在擠壓時，一般常用的擠壓桿有實心的和空心的兩種。
實心的擠壓桿主要用在正向擠壓棒、型材和用特殊反擠壓法生產大口徑管材，也可以用於在無獨立穿孔系統的擠壓機上用空心錠擠壓管材；空心桿主要用在正向擠壓管材和反向擠壓管、棒、型材，如圖中(a)、(b)所示。
擠壓桿一般皆製成等斷面的圓柱體，在用扁擠壓筒擠壓時採用扁圓柱體。但是在擠壓變形抗力很高的鎢或鉬合金時，為了提高桿的強度，可以把它製作成變斷面的。為了節省高級合金鋼，擠壓桿也可以作成裝配式的，如圖中(c)所示，桿的基座可以採用價格較低廉的鋼材製成。
擠壓桿的結構擠壓桿的尺寸
擠壓桿的外逕取決於擠壓筒內徑的大小，對於臥式擠壓機，其外徑應比擠壓筒內徑小4~10mm；對於立式擠壓機為2~3mm。
空心擠壓桿的內徑的大小，主要是根據其環行斷面上所承受的最大壓應力不超過所使用材料的需用應力來確定。
擠壓桿的端部尺寸應略小些，主要是因為在擠壓時，由於熱傳導使端部的溫度升高，強度下降，在大的應力作用下易產生塑性變形，使端部直徑變大，造成擠壓桿的返回困難。由於相同的原因，空心桿的端部內孔應稍大些。
擠壓機

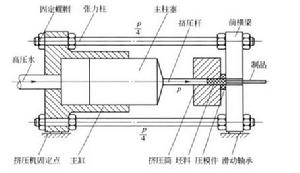

擠壓機是一種封閉力系統的壓力機，其封閉力產生於主缸內的高壓水，通過主柱塞和擠壓桿作用f坯料。而封閉力系是通過擠壓模、前梁和張力柱，再回到擠壓主缸而形成的。
擠壓機擠壓機的主缸和後梁是一體的，後梁固定在擠壓機的基礎上，而前梁則是放在滑動軸承上面，並且在擠壓力的作用下產生移動。
