一般介紹

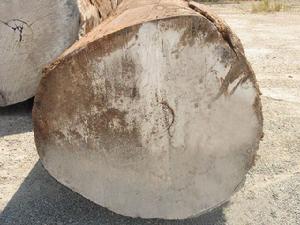

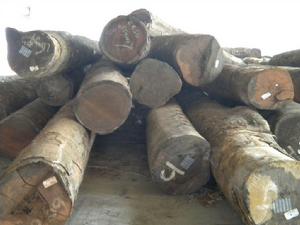

巴新金胡桃，木材心材區別明顯，心材呈褐色，邊材呈淺黃白色，樹皮較厚1-2CM，外皮暗灰色，具淺的不規則龜裂，內皮呈棕褐色或朱古力色，片狀剝離。材表呈細條紋或槽棱。材性具光澤，紋理通直淺交錯，結構略粗。管間紋孔式互列。軸向薄壁組織為輪界狀，疏環管狀，油細胞可見，木纖維壁薄。木射線分為窄木射線和寬木射線，窄射線寬1-6個細胞，且有時同一射線出現2次多列木射線。寬射線可達220μm以上，較少。導管與射線間紋孔式刻痕狀及大圓孔。
形態特徵
金胡桃喬木，高達28米，胸徑達90厘米；樹皮灰白色。老枝近圓柱形，具細條紋，乾時黃褐色，無毛；幼枝纖細，圓柱形，直徑約3毫米，具縱向細條紋，近枝梢處被極細的黃褐色微柔毛，下部漸變無毛。葉互生，通常長圓形，偶有卵圓形或卵圓狀長圓形，長7—19厘米，寬3.2—10厘米，先端短漸尖，基部寬楔形至圓形，薄革質，上面乾時褐綠色，下面色較淡，兩面晦暗，無毛，羽狀脈，中脈及側脈在上面平坦，下面多少顯著，側脈每邊5—7條，橫脈及細脈網狀，兩面多少明顯；葉柄長1.5—2.5厘米，腹面略具槽，背面近圓形，無毛。圓錐花序腋生及頂生，有時少花，短於葉很多，長僅2—4厘米，有時多花密集，長近葉片之半或以上，長5.5—12厘米，後者常多分枝，分枝纖細，長達4厘米；總梗長1—5.5厘米，與各級序軸被極細的微柔毛，常帶紅色。花淡綠白色，長約3毫米，花梗長1—2毫米，密被極細微柔毛；花被內外兩面被微柔毛，花被筒陀螺形，長1.5毫米，花被片長圓狀卵形，長1.5毫米；能育雄蕊9，長約1.5毫米，花葯2室，花絲被柔毛，第一、二輪雄蕊花葯長圓形，略短於花絲，藥室內向，第三輪雄蕊花葯卵圓狀長圓形，藥室側外向，花絲基部有一對具長柄的圓腎形腺體，退化雄蕊位於最內輪，箭頭狀長三角形，具短柄；子房棍棒形，連花柱長近3毫米，柱頭頭狀，不明顯。果卵球形，成熟時長16毫米，直徑12毫米，先端近圓形，基部狹，幼時綠色，熟時黑紫色，無毛，有不明顯的縱棱12條。花期3—4月，果期5—6月。
分布範圍
分布於熱帶、亞熱帶地區，遠達澳大利亞及中美洲的智利，主產巴布亞紐幾內亞熱帶原始森林地區和中南美洲，東南亞。生於山谷陰蔽的常綠闊葉林中，海拔300-1100米。
紋理特徵
金胡桃

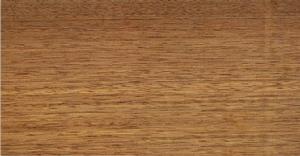

金胡桃本種木材紋理紋理通直淺交錯，結構略粗，具光澤，重量輕至中（氣乾密度為0.48-0.73 g/cm³）部分木紋不規則，材質稍硬和稍重，心邊材區別明顯，心材呈褐色，邊材呈淺黃白色。加工容易，乾燥後少開裂，不變形，耐腐，色澤鮮淡調和，薄壁組織頻寬射線，頗雅致 。
物理和力學性能
巴新金胡桃是一種中高等密度的堅韌木材，重量適中，硬、剛性好、耐腐蝕。它有極好的斷裂強度和彎曲性能，不易開裂。
| 比重（含水率為12%時） | 0.65 |
| 平均重量（含水率為12%時） | 730kg/cm³ |
| 平均體積收縮率（從濕材到含水率為6%的木材） | 12.2% |
| 斷裂模量 | 95.655MPa |
| 彈性模量 | 10.632MPa |
| 壓縮強度（順紋） | 50.662MPa |
| 硬度 | 5850N |
加工性能
巴新金胡桃容易用手工工具和機械進行加工，釘釘，上木螺絲和膠合性能良好。具及良好的染色和著漆性能，拋光後可獲得極佳的表面。巴新金胡桃乾燥緩慢，需要小心，以避免乾燥降等，有良好的尺寸穩定性。
| 差 | 良 | 好 | 優 | |
| 鋸 | √ | |||
| 刨 | √ | |||
| 打孔 | √ | |||
| 車切 | √ | |||
| 雕刻 | √ | |||
| 成型 | √ | |||
| 釘釘 | √ | |||
| 上木螺絲 | √ | |||
| 膠著性 | √ | |||
| 塗飾 | √ |
主要用途
高檔家具及箱櫃製造，高級細木工製品、櫥櫃、裝飾線條、鑲板、門、地板、船艇內部裝飾、車輛製品、雕刻等。材色帶綠色調這種木材在許多套用中頗為時尚。
| 最終用途 | 主要用途 |
| 家具 | √ |
| 箱櫃 | √ |
| 門 | √ |
| 地板 | √ |
| 細木工製品 | √ |
| 船艇內飾 | √ |
| 體育用品 | |
| 工具手柄 | |
| 車輛製品 | √ |
