太陽光導入器

太陽光導入器是一個光、電、機、電子一體全自動裝置,一經投用就不需人去管理,白天有陽光時它自動運行,晚上自動關機。

太陽光導入器
一、什麼是太陽光導入器
太陽光導入器太陽光導入器
陽光收集器主要由3部分組成:太陽自動跟蹤系統——電子自動跟蹤,跟蹤精度高,能做到與太陽同步運行。傳動採用獨特的絲桿技術,轉角大(超過180度),推拉力量大,抗風強;陽光定向器——將隨太陽變化的陽光反射到固定的目標上,這是一個簡單的機械裝置,目前市場上還沒有發現有這樣的技術;採光盤——方陣中的每塊鏡面,這些小鏡只用兩個小電機驅動,電子自動跟蹤系統根據太陽的變化控制兩個小電機,電機聯動定向器,定向器去改變每塊小平面鏡的姿態(每塊鏡面的空中姿態都不一樣,電機不承擔鏡面的重量),使每塊小鏡的反射光線都能反射到同一個目標上,從而達到多平面聚焦的目的。
本產品適用於煤礦、油田、炸藥庫易燃易爆場所,對暗廳、暗室、地下室、樓道等無光線照射的地方進行光照。適合人體、植物、珍貴物品的照明,並大大提高照明的精確度和對比度,是簡捷、穩定、可靠、實用性強、造價便宜,從而使其得以切實推廣套用。
二、主要特點
1、功能齊全
對於晴天、陰天、晚上系統都會自動處理。
1.1 在晴天時只要太陽光的照度能夠達到程式設定的最低門限,開機後4秒系統控制部分將採集和處理的方位角感測器和高度角感測器信號,將光信號轉換成電信號,再經放大之後送入中央處理器,中央處理器中的模數轉換器將模擬信號轉換成數位訊號,中央處理器對這些數位訊號進行分析,判斷此時經聚光器匯聚的光斑是否包圍光纖入口,包圍則系統不動作,如果光斑偏離光纖入口,則輸出相應的控制代碼,控制電動機,電磁離合器動作,從而控制聚光器轉動和擺動調節使光纖入口處始終在光斑之內,這樣採光面始終正對太陽,吸收的光能最大,且跟蹤精度較高。
1.2 在陰天或晚上如果用戶需要光時,可以手動打開開燈按鈕,則控制部分將會驅動電機將光源轉到光纖的入口。不需要光纖照明時可關閉開燈按鈕,控制部分將驅動電機將光移走。
1.3 在晴天時系統將4分鐘採集一次太陽光的角度感測器的信號,即4分鐘系統將會動作一次,進行太陽光角度的調整。
1.4 如果太陽光的光照強度低於程式設定的最低門限超過40分鐘,系統控制部分將認為晚上到來,驅動電機抬頭自動歸位。
2、判斷精度高
系統採用高速數據採樣技術,A/D採樣速度為100MHz,使系統轉換速度快。保證了系統的實時性。跟蹤太陽精度0.2-0.4度。
3、智慧型化程度高
系統控制部分達到了完全智慧型化,用戶在安裝調試結束後,系統將自動處理、判斷各種天氣信息,自動作出相應的處理。
4、安裝方便
系統不受地理環境的限制,只要安裝在關照的地方即可,安裝過程非常簡單。
5、使用系統的條件
白天:晴天無雲、晴天薄雲
三、系統原理
在晴天的情況下,系統利用光導原理和系統的控制部分,實時跟蹤太陽光,把陽光基本無衰減的傳導到室內,在室外陽光比較好的情況下,光照的功率大約1KW/ m²,通過我們的系統傳到室內關照功率大約為850W/ m²,保證了人們在陽光下的舒適度。

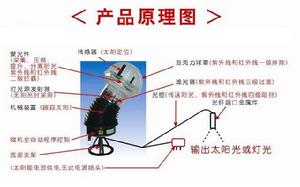

太陽光導入器原理圖太陽光導入器原理圖

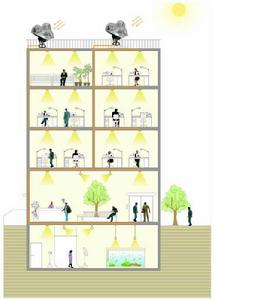

位使用的架構示意圖
位使用架構示意圖位使用架構示意圖
四、主要技術指標
1, 集光機的規格
1.1 透鏡數和尺寸有三種:1鏡 400mmф;3鏡 400*3 mmф
1.2 三種透鏡的受光面積和直徑:1鏡1167cm²、510 mmф;3鏡3600 cm²、510*3 mmф
1.3 三種透鏡的重量和全光束:1鏡 30kg、3500lm;3鏡34kg、10500lm
2, 光纖的選擇
大概10平方米房間照明需要1根或2根光纜,通過2.5m光纖在室內的平均照度是陽光直接照度為9800lx的值。光纖有好多種,對採光用的光纖有石英性光纖、玻璃光纖、塑膠光纖。我們這對不同的環境及用戶需要選擇不同類型的光纖,我們所用光纖給用戶配的都是進口光纖,保證了光的傳出質量。
3,傳輸距離
傳輸距離和選用的光纖有關,若選用德國石英光纖在50m內,陽光的舒適度和在室外一樣,玻璃光纖和塑膠光纖一般在25m內是最佳。現在所選用的光纖衰減都在0.1db/m,能全光譜通過。
4,面積
系統占地面積<1平米,總採光面積0.25平米。
5,使用溫度
戶外-25—+70 攝氏度.
6,光線隔離
有害紫外、紅外隔離 (標配,可定做) <380nm波長紫外線隔離95%-99%,780—1800nm波長紅外線隔離95%-99%。可見光380—710nm波長透過96%
7,系統的效果對比
對照組:60W的白熾燈,30cm處5000勒克斯。
天氣情況 :標配10米光纖
晴天,無雲
30cm處 4根 8000-12000勒克斯
晴天,薄雲
30cm處 4根 3000-5000勒克斯
多雲
30cm處 4根 100-300勒克斯
陰天
30cm處4根 10勒克斯以下
由以上測試數據可見,效果最好的時候,系統亮度超過120W燈的亮度。
