大功率電源

大功率電源-大功率電源特點

大功率電源分為線性大功率電源和開關電源型大功率電源，由於線性電源在大功率方面體積和重量都較大，為運輸使用帶來不便，所以在大功率電源的使用方面無疑開關電源型占多數。

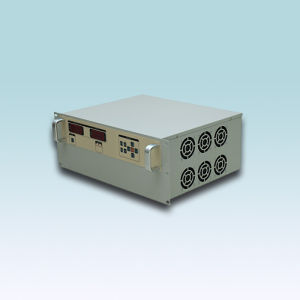

維恩誠大功率電源

開關電源和線性電源相比，二者的成本都隨著輸出功率的增加而增長，但二者增長速率各異。線性電源成本在某一輸出功率點上，反而高於開關電源。隨著電力電子技術的發展和創新，使得開關電源技術在不斷地創新，這一成本反轉點日益向低輸出電力端移動，這為開關電源提供了廣泛的發展空間。
開關電源高頻化是其發展的方向，高頻化使開關電源小型化，並使開關電源進入更廣泛的套用領域，特別是在高新技術領域的套用，推動了高新技術產品的小型化、輕便化。另外開關電源的發展與套用在安防監控，節約能源、節約資源及保護環境方面都具有重要的意義。

大功率電源-大功率電源基本組成

大功率電源大至由主功率電路、PWM控制電路、單片機控制電路、輔助電源四大部份組成。

1、主功率電路

衝擊電流限幅：限制接通電源瞬間輸入側的衝擊電流。
輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。
整流與濾波：將電網交流電源直接整流為較平滑的直流電。
逆變：將整流後的直流電變為高頻交流電，這是高頻開關電源的核心部分。
輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

2、PWM控制電路

一方面從輸出端取樣，與設定值進行比較，然後去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑑別，提供控制電路對電源進行各種保護措施。

3、單片機控制電路

單片機使用ADC對輸出電壓電流採樣，並通過DAC輸出控制輸出電壓電流的變化，並對整個電源運行狀態進行監控，並負責與電腦連續。

4、輔助電源

實現電源的軟體（遠程）啟動，為保護電路和控制電路（PWM等晶片），單片機工作供電。

大功率電源主要用途

開關電源產品廣泛套用於工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體製冷制熱、空氣淨化器，電子冰櫃，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域。
