適用範圍
主要用於控制高爐爐頂均壓放散氣體產生的動力性噪聲，適用於1000、1200、1350、2500、3000、4000m3等高爐。
放散時間：5-20S
規格性能及結構圖
| 消聲器 型號 | 適 用 放 散 條 件 | 外形尺寸(mm) | 排 氣 管 法 蘭 尺 寸 | 平均 消聲量dB(A) | 壓力 損失(Kpa) | ||||||
| 螺紋分布尺寸 | |||||||||||
| 氣體壓力(MPa) | 氣體 體積(m3) | 氣體溫度 (℃) | 放散 時間 (s) | L | Φ1 | Φ2 | Φ3 | n-d | |||
| GJX-1 | 0.22 | 40 | 5-150 | 5 | 6800 | 1980 | 1200 | 1320 | 32-Φ30 | >30 | <10.00 |
| GJX-2 | 0.25 | 80 | 100 | 10 | 9500 | 2721 | 1800 | 1970 | 44-Φ39 | >30 | <10.00 |
| GJX-3 | 0.22 | 40 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | >30 | <10.00 |
| GJX-4 | 0.2 | 36 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | >30 | <10.00 |
| GJX-5 | 0.4 | 80 | <150 | 10-20 | 9500 | 2500 | 1620 | 1760 | 40-Φ36 | >30 | <10.00 |
| GJX-6 | 0.25 | 75 | 150-400 | 5 | 10150 | 2700 | 1620 | 1760 | 40-Φ36 | >30 | <10.00 |
| GJX-7 | 0.25 | 77 | 100-120 | ≤8 | 9800 | 2800 | 1800 | 1970 | 44-Φ39 | >30 | <10.00 |

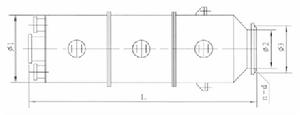

均壓消聲器結構圖
