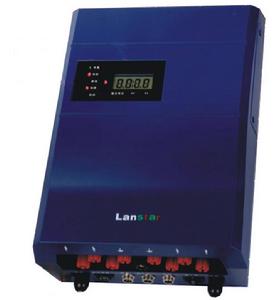

六線制脈衝電子圍欄主機的簡介:

六線制脈衝電子圍欄主機的特性:
1、差分電壓輸出技術:每根線上有高壓脈衝電,相鄰兩線之間有壓差;( 比四線圍欄主機增加了兩路輸出,使圍欄前端金屬線達到六根,加大了整體防範力度)
2、高/低壓手動切換、遠程設備自動切換功能;
3、5個LED指示燈直觀顯示:電源、布防、短路、斷線及故障等系統狀態;
4、短路、斷線、防拆報警,設備故障自我檢測;
5、自由設定報警延遲時間;
6、防水型塑膠外殼及上下蓋外觀設計導向行業發展;
7、RS485遠程控制、鍵盤、計算機、網路等多種集中管理方案;
8、DC12V及常開/常閉報警輸出,可與多種安防產品聯動使用。
六線制脈衝電子圍欄主機的基本技術參數:
1、輸出高壓峰值:5KV~10KV
2、輸出低壓峰值:700V~1000V
3、輸出電量峰值:<10A
4、脈衝寬度(脈衝持續時間):≤0.1s
5、脈衝間隔時間:1s~1.5s
6、脈衝輸出電量:2.5mC
7、脈衝輸出能量:≤5.0J
8、系統功耗:10W

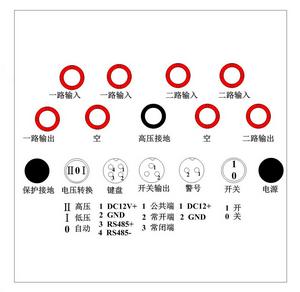

六線制脈衝電子圍欄主機底部接線說明示意圖

2. 高壓接地輸出:可與避雷器接地共用接地輸出,與保護接地需分開接地。
3. 電壓切換開關:用來切換六線制脈衝電子圍欄主機工作在高低模式或者是自動工作模式。
4. 鍵盤輸出:可直接接入鍵盤或經RS485轉RS232轉換後接入計算機進行遠程控制。每台六線制脈衝電子圍欄主機間RS485連線需採用手拉手連線方式,不允許星型連線方式。
5. 開關量輸出:輸出常開/常閉兩組乾接點信號,接需要接入其它需聯動設備。
6. 警號輸出:報警時輸出DC12V電壓,可接入功率不大於10W DC12V報警設備。
7. 電源開關:市電供電正常時,關閉電源開關後關閉本六線制脈衝電子圍欄主機; 市電供電情況下六線制脈衝電子圍欄主機正常工作過程中,如果市電停電,本六線制脈衝電子圍欄主機切換到由續航電池供電, 此時關閉電源開關, 則不能關閉本脈衝電子圍欄主機。
8. 電源輸入:接入AC220V電源。
