安寧河介紹
發源於涼山州冕寧縣北部的氂牛山與小相嶺之間，分東西二源；東源苗沖河，西源北聖河。兩河在冕寧縣大橋鄉匯合後稱安寧河。安寧河幹流長303.3km，總落差936m，平均比降3.1‰，流域面積11150平方公里，水能資源理論蘊藏量526.2MW。 安寧河所處高程在1934.1~997.8m之間，河流北高南低，流域南北向長250km，東西方向較窄，最寬處75km，最窄處在中游黃聯關附近，僅26km，流域內集雨面積大於600平方公里的支流有孫水河、海河、錦川河，均分布在安寧河左岸。
流域內各支流均有已建水利水電工程分布，河谷平壩區農業發達，主產水稻、甘蔗。灌溉渠較多，已建成的有滬沽渠、西禮渠，鹽中灌區，七大壩堰等。在灌溉高峰時期的5、6月份，常出現最小流量，並因此有上下游水量倒置現象出現。
安寧河水資源開發總體規劃由省水電廳和省計經委批准，其幹流共規劃有20個梯級，龍頭水庫為冕寧大橋水庫，三棵樹電站位於中游下段，屬第10個梯級電站，電站首部位於德昌縣阿月鄉阿月溝下游約250m處河段，廠址位於鳳凰村下河灣。其上下游梯級均已建成，分別是鳳凰電站和小高橋電站。
工程概況
三棵樹水電站是以發電為主，兼有灌溉、供水的綜合利用工程。電站發電引用流量103.2立方米/秒，設計水頭58m，裝機容量52MW，裝機兩台，年發電量32280萬kW·h，裝機年利用小時數6208h。工程由首部樞紐、引水系統、廠區樞紐組成，從首部樞紐至電站發電廠房引水建築物長約9.75km。
水工建築物
首部樞紐由進水建築物、沉礫池、泄洪沖沙閘、左、右岸混凝土面板碾壓砂卵石壩，以及壩基懸掛式混凝土防滲牆和壩上下游的導牆、鋪蓋、護坦等建築物組成。位於主河槽內的泄洪沖沙閘閘頂高程為1409.50m，兩岸擋水壩段壩頂高程1410.25m，閘(壩)全長305.0m，最大壩高17.7m。首部樞紐布置見三棵樹電站首部樞紐布置圖，圖號：三棵樹·綜(調)-5-(1～8)。
電站引水系統建築物由引水明渠、暗渠、渠道連線和交叉建築物、壓力前池、溢水沖沙設施、壓力管道等組成。引水系統總長約9.75km，發電引用流量為103.2立方米/秒。
引水渠道由梯形明渠、矩形暗渠、矩形明渠、渡槽以及渠道交叉建築物構成。其中梯形渠道總長約8.5km，占總長的89%；矩形渠道總長約0.78km，占總長的8%，兩座渡槽以及渡槽連線段總長約0.25km，占總長3%。引水系統交叉建築物包括：涵洞2處、人行橋8座、機耕橋8座、過水橋8座。
壓力前池所處山坡為Ⅳ級階地，地面高程1397~1402m，地勢平坦開闊，主要由前池池身、攔污柵段、進水閘室、擋水牆、溢水側堰、溢水道、沖沙管等建築物組成，其中前池池體長296m，斷面為梯形，底寬18m，邊坡坡比為1:1.5，最大深度15.42m；攔污柵段長8.75m，寬25m，最大高度為17.92m；進水閘室段長21.9m，寬25~10.5m，最大高度為17.92m。
壓力管道採用聯合供水方式，主管總長320.38m，內徑5.50m，壁厚12~18mm，最大流速4.38m/s；支管內徑3.50m，壁厚18mm，最大流速5.40m/s。管道沿線布置4個鎮墩，1#、2#鎮墩之間為明管，明管段設定7個支墩，支墩間距8.00m。2#鎮墩之後為回填管。壓力管道進廠前設定Y形岔管，型式為內加強月牙肋型，分岔後支管內徑為3.5m。

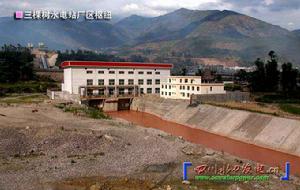

廠區建築物由主副廠房、尾水渠、升壓開關站和護岸防沖等建築物組成。
主副廠房採用平行布置，副廠房共兩層、位於主廠房上游，安裝間位於主機間左側。主廠房內安裝2台單機容量26MW的水輪發電機組，機組間距14m，水輪機安裝高程1335.00m，主廠房尺寸52.26×19×33.2m(長×寬×高)，共分三層。發電機層高程1344.60m，水輪機層高程1338.20m，蝶閥層高程1331.50m，廠房建基高程1326.40m。
尾水渠長66.27m，梯形斷面，寬14m，兩側邊坡1:1.5。開關站布置在廠房左上游側，開關站地面高程1346.00m，平面尺寸46.4×32m(長×寬)。廠區樞紐及主副廠房布置見三棵樹電站廠區樞紐布置圖，圖號：三棵樹·綜(調)-5-(18～27)。
機電設備設備及金屬結構
三棵樹電站水輪機型號和主要參數為：
型 號 HLA551-LJ-232 額定出力 26.8MW
額定水頭 58m 轉輪進口直徑 2.32m
額定流量 51.6立方米/秒 額定效率 91.5%
額定轉速 272.7r/min
發電機型號和主要參數為：
發電機型號 SF26-22/5000 額定出力 26MW
額定轉速 272.7r/min 結構形式 立軸、懸式
根據業主委託西昌電業局設計諮詢公司編制的《德昌三棵樹電站併網方案可行性研究報告》，三棵樹電站接入系統方案為：將一回西昌變電站～德昌中屯變電站的110kV(LGJ-240)線路開斷，“π”接進三棵樹電站，電站出線電壓為110kV，接入系統線路採用同桿雙回架設，長度約1km。
電站主接線為：發電機電壓接線採用單元接線，兩台機組分別接兩台變壓器引至高壓側。高壓側接線採用單母線接線。詳見電氣主接線圖，圖號：三棵樹·綜(調)-6-(8)。
三棵樹電站按“無人值班”(少人值守)的原則設計，採用全計算機監控的方式，並保留必要的常規控制迴路。勵磁系統採用自並勵可控矽靜止勵磁系統，勵磁調節器採用微機型、雙通道數字式勵磁調節器。本電站繼電保護配置、電測量儀表、非電量測量、同期系統、中央音響信號系統、直流電源系統、電氣試驗室儀表等均按我國國標和水電行標進行設計和配置。詳見電氣二次本階段設計附
