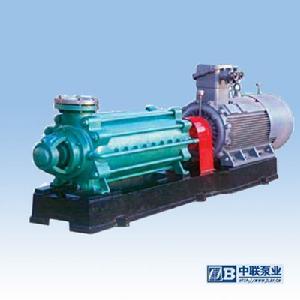

DY型多級油泵概述
DYⅠDYⅡDYⅢDY YD型泵均系單吸多級節段式離心油泵。適用於石油化工廠，用來輸送不含固體顆粒的粘度小於120厘沲的石油和石油產品。介質溫度t –20℃～150℃，允許進口壓力0.6MPa。
DY型多級油泵參數範圍
流量Q 6～850m/h揚程H 48～648m以上範圍的泵均可在我廠的測試中心（全國最大）進行實型泵實驗。
DY型多級油泵型號說明
DY155-67×5
DY－單吸多級節段式離心冷油泵
Ⅰ－Ⅰ類材質，鑄鐵；Ⅱ類為鑄剛；Ⅲ類為鑄不鏽鋼
155－設計流量（m/h）
67－單級設計揚程（m）
5－泵級數
DY型多級油泵DY型多級油泵結構型式
1）進出口：100DY16型泵為水平吸入，垂直吐出，其餘為垂直吸入垂直吐出。
2）油封：可以採用機械密封或填料密封。軸封有冷卻。
油泵結構圖3）軸承型式及潤滑：滑動軸承強制循環潤滑型式有DY850－125型泵：滑動軸承油環飛濺稀油潤滑型式有DYⅠ85－67 DYⅠ155－67和DYⅡ155－67型泵；其他均為滾動軸承，油脂潤滑。
4）支承：DYⅡ155－67型泵的支承為中心支承，其餘泵為腳支承。
DY型多級油泵旋轉方向
從電機端看，泵為順時針方向旋轉。
DY型多級油泵主要零件材質
過流部件材質DYⅠ、DY、YD為鑄鐵，DYⅡ為鑄鋼，DYⅢ為鑄不鏽鋼。
DY型多級油泵成套範圍
成套供應泵，防爆電機、公用底座或本身底座、止回閥、閘閥和備件。
