原理

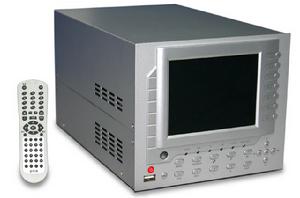

![錄像機](/img/5/0f4/nBnauM3X2EDOygDN1gTOzgTNxITMyIzMxgTMwADMwAzMxAzL4kzL3IzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
錄像機是電視節目製作的基本工具,磁帶錄像機的發展歷程也是從模擬信號形態過渡到數位訊號形態的。由於視頻信號處理有4∶2∶2、4∶1∶1、4∶2∶0格式之分,壓縮方式有場內DCT、幀內DCT和MPEG-2之分,碼率壓縮比不同,記錄碼率有200Mbps左右、100Mbps左右、50Mbps和25Mbps之分,磁帶寬度有3/4、1/2、1/4英寸以及MP與ME之分等等,數字錄像機的格式十分多樣。
數字DV格式
家用DV格式,是在家用數字錄像機開發研製階段,為了避免重演模擬錄像機格式之爭,由世界上一些知名的電器公司共同制定的一個標準。目前,已有55家大公司宣布支持這一格式,使其成為國際標準。對於PAL制信號來講,它採用4∶2∶0的採樣格式、8比特量化和DCT幀內壓縮方式,壓縮比為5∶1,記錄碼率為25MB/S,信噪比可達54dB。對於音頻,可採用32KHZ採樣,16比特量化的雙聲道立體聲方式,也可採用32KHZ採樣,12比特量化的四聲道方式。家用DV格式的圖象質量是相當高的,遠遠超過了常見的S-VHS和Hi8,因為其亮度信號頻帶頻寬達6MHZ,色差信號的頻寬也分別達到了1.4MHZ和3MHZ。家用DV格式也採用1/4英寸金屬微粒帶,磁跡寬度10微米。

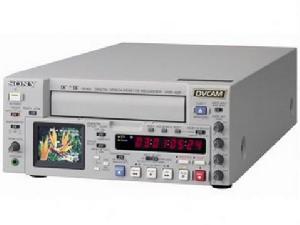

數字DVCAM格式
DVCAM也是在家用DV格式的基礎上,開發成功的專業數字分量攝錄機。和DVCRRO25一樣,其目標是高畫質、小型、輕量和低價格。它採用4∶2∶0採樣格式,8比特量化和DCT幀內壓縮方式,壓縮比為5∶1,記錄碼率為25MB/S,信噪比大於54dB,具有2通道48KHZ、16比特量化的數字音頻。它採用1/4英寸金屬微粒帶,磁跡寬度15微米,與家用DV格式雙向兼容,即DV格式磁帶可以在DVCAM錄像機上重放,DVCAM錄像機記錄的DV磁帶也能在DV格式錄像機上重放。其圖像質量相當於標準型的Betacam-SP。
數字betacam格式
數字Betacam的信噪比能達到62dB,採用4∶2∶2採樣格式,10比特量化的數字分量處理,並使用基於DCT的電平自適應幀內壓縮方式,壓縮比為2∶1,採用1/2英寸金屬帶,具有4通道48KHZ採樣,20比特線性量化的數字音頻。具有複製30代而無質量損失的圖像質量,並能兼容重放Betacam-SP模擬分量格式的錄像帶。
數字BetacamSX格式
該格式系列產品的數字一體化攝錄機及數字視頻磁帶錄像機採用先進的MPEG-24∶2∶2P@ML壓縮算法,壓縮比10∶1,可錄製8bit4∶2∶2數字分量視頻信號,並可記錄重放4通道16bit不壓縮數字音頻信號,使用1/2英寸金屬粒子帶,還可兼容重放模擬信號的Betacam和BetacamSP格式帶(DNW-A65P和DNW-A75P提供),從而使BetacamSX向全數位化環境過渡更經濟合理。數字DVCPRO25及DVCPRO50格式
DVCPRO格式
圖像處理中採用大量標準的4∶1∶1格式,即取樣頻率的亮度fy=13.5MHz,色差fPB、R=3.375MHz。實際上DVCPRO的視頻信號輸入為4∶2∶2格式,經4∶1∶1轉化後進行記錄,重放時對4∶1∶1離帶信號進行內插重新形成4∶2∶2格式信號輸出。從數據率看,4∶2∶2格式的淨數據率為〔(720+2×360)×576×8〕×25≈165.9Mbps,轉換成4∶1∶1後為〔(720+2×180)×576×8〕×25≈124.4Mbps,壓縮成25Mbps進行記錄,需要的壓縮比為124.4Mbps/25Mbps≈5∶1。使用1/4英寸MP磁帶,還可同時記錄4通道16bit數字音頻信號。DVCPRO50格式為標準的4∶2∶2輸入和輸出,內部處理也是4∶2∶2格式,視頻數據率為50Mbps,壓縮比=165.9Mbps/50Mbps≈3.3∶1,確保了高畫質圖像,為高檔次廣播級數字攝錄機。也使用1/4英寸MP磁帶,而且能夠以DVCPRO格式記錄並可重放DVCPRO格式記錄的節目磁帶。
數字Digital-S(D9)格式
該格式錄像機採用4∶2∶2格式8bit量化處理,並採用基於DCT的幀內編碼和50Mbps視頻碼率,33∶1壓縮比,滿足CCIR601模擬信號數位化的國際專業標準,確保了多代複製後的圖像高清晰度和色彩效果。使用1/2英寸高密度金屬塗敷帶。
功能

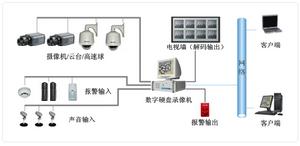

![錄像機](/img/3/131/ml2ZuM3XyMTN3gTOxgTOzgTNxITMyIzMxgTMwADMwAzMxAzL4kzL4gzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)

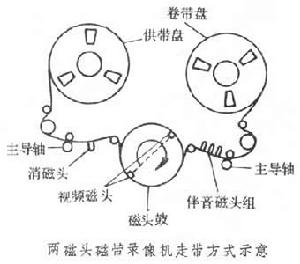

![錄像機](/img/f/1bb/nBnauM3XzEDNyIDO0gTMxgDM5ETMwADMwADMwADMwADMxAzLxEzLzEzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
分類

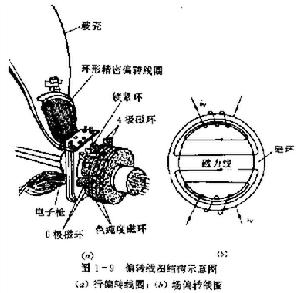

![錄像機](/img/1/e46/ml2ZuM3XwczN1ATO5YTOzgTNxITMyIzMxgTMwADMwAzMxAzL2kzL2EzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
PC式
工控機PCDVR![磁帶式錄像機](/img/0/5b2/nBnauM3X3IzM4ADO5QjN3YjM0UTM5YDMwIjMxADMwAzMxAzL0YzLwAzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
商用機PCDVR
商用機PCDVR一般也採用工控機箱,用以提高系統的穩定可靠性,視音頻路數較少的也有使用普通商用PC機箱的。它採用通用的PC主機板,及各種板卡來滿足系統的要求。其價格便宜,對環境的適應性好。它常套用於各種一般場合,其圖像通道數一般少於24路。
伺服器PCDVR
伺服器PCDVR採用伺服器的機箱和主機板等,其系統的穩定可靠性也比前兩者有很大的提高。常常具有UPS不間斷電源和海量的磁碟存儲陣列,支持硬碟熱拔插功能。它可以長期24小時×7天的連續不間斷運行。它常套用於監控通道數量大,監控要求非常高的特殊套用部門。
嵌入式

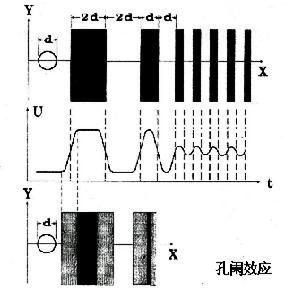

![錄像機](/img/c/3fe/ml2ZuM3XwYjMxETNycTOzgTNxITMyIzMxgTMwADMwAzMxAzL3kzL2IzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
特點
缺點
穩定性差DVR軟體與PC硬體、WINDOWS作業系統不兼容以及WINDOWS作業系統自身的不完善,很容易造成系統當機。PCDVR產品操作及維護需要有一定的技術基礎,而作業系統有時還會“衝掉”一些系統配置及軟體,這就使維護工作難度大。
PCDVR的數據存儲及作業系統均在硬碟中,無論如何加密,均可以從PC的底層進入系統,對已記錄的圖像檔案進行刪改。如果PC的硬碟零道發生了故障,整個硬碟甚至整個系統均要癱瘓,因此數據的可靠性下降。WINDOWS作業系統的抗入侵能力非常差,一旦作業系統遭到破壞(如病毒入侵等),整個的PCDVR會受到嚴重影響,甚至系統崩潰。PCDVR的板卡均是大批量生產的產品,質量可以保證,但在組裝為DVR產品時卻很難做到規範化批量生產,所以整機的質量也難以確保。PC機各類配件的發展非常快,1~2年原有產品就會淘汰,這對於只有長期使用才能體現性價比優勢的DVR產品來說,PCDVR的維護費用較高,同時PC的板卡均不是生產DVR產品的廠家自已設計生產的,對其產品長期進行維修的保障可靠度較低。優點
存儲空間較大(容易擴展存儲硬碟),適宜長時間錄像。良好的人機接口和檔案管理等,通過滑鼠、鍵盤只要用過計算機的人都可以很好地進行操作;軟、硬體升級比較容易,產品更新快。維修成本比較低,一般的故障都可以通過更換部件進行維修,整機不會報廢。業內對於嵌入DVR也存在一些理解上的誤區,由於當前很多公司的嵌入DVR方案都是基於Philips公司提供的TriMedia1300和pSOS作業系統,因此業內就誤認為嵌入式處理器就是TriMedia1300,嵌入式作業系統就是pSOS,從而有些文章就把檢測嵌入DVR的標準定位為是否採用了TriMedia和pSOS。其實嵌入式處理器很多,如:摩托羅拉的68K、ColdFire、860、8260,以ARM為核心的各種ARM處理器,IBM的PowerPC系列,TI的DSP處理器,常見的MCS51單片機等都屬於嵌入式處理器;嵌入式作業系統也有很多,如:WindRiver公司的VxWorks、pSOS,ATI公司的Nucleus,微軟的WinCE,開放源碼的嵌入Linux等。嵌入式DVR當前的現狀是擁有自主開發能力的公司極少,其技術門檻和資金門檻都比較高,一般小型公司都無低層嵌入開發能力,通常只能採用國外一些低檔的方案,受原方案限制,而致靈活性不夠,無法滿足客戶多樣化需求,有的無網路功能,有的有網路功能但不強。嵌入式系統的軟硬體設計難度通常都更高,但是它為用戶提供了以下好處:易於使用,無需具有PC操作技能;嵌入DVR的操作一般通過面板按鍵或遙控器進行操作,只要會使用DVD/VCD等家電就會使用嵌入DVR,不需要學會如何移動滑鼠、雙擊滑鼠等複雜的計算機操作。系統穩定性高,軟體容錯能力更強,無需專人管理。嵌入式DVR採用嵌入式實時多任務作業系統,視頻監視、壓縮、存儲、網路傳輸等功能集中到一個體積較小的設備內,系統的實時性、穩定性、可靠性大大提高,所以無需專人管理,適合於無人值守的環境;軟體固化在FLASH/EPROM中,不可修改,可靠性高。PCDVR的軟體一般都安裝在硬碟上,系統的異常關機都可能造成系統檔案被破壞或者系統硬碟被損壞,從而導致整個系統崩潰,可靠性很差。嵌入DVR的軟體固化在FLASH/EPROM中,沒有系統檔案被破壞及硬碟損壞的可能,可靠性很高。
使用嵌入式實時作業系統,系統開關機快。PCDVR使用的桌面作業系統Windows、Linux等,由於其作業系統的核心比較龐大,都需要較長的開關機時間。嵌入DVR採用核心可裁剪的嵌入式實時作業系統,其核心最小可達到幾十K位元組,整個系統核心的載入以及設備的初始化可以在短短几秒內完成,同時無需對系統檔案進行保護,關機可以在1~2秒內完成。軟硬體成本低。嵌入DVR採用一體化的硬體結構,無需像PCDVR那樣要購買顯示卡、記憶體等設備,硬體成本比PCDVR低。軟體採用專用的嵌入式作業系統,用戶不需要支付該部分費用(設備供應商將該部分費用列入開發成本),而PCDVR如果採用正版的Windows系統這部分費用將在2000元以上,如果使用盜版作業系統,使用者可能還要面臨微軟公司的侵犯智慧財產權的法律訴訟。機械尺寸較小,結構簡單緊湊。嵌入DVR的硬體採用一體化設計,不同於PCDVR插卡式的結構;整個系統結構簡單,體積小,重量輕,同時也提高了系統的穩定性和可靠性。
主要產品
數字硬碟![錄像機](/img/4/d7b/nBnauM3XwQjM0YjM4kTNxIzN0QTMwADMwADMwADMwATMxAzL5UzL2EzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
發展狀況
![錄像機](/img/d/b0b/nBnauM3XxgjMwQTN1QjN3YjM0UTM5YDMwIjMxADMwAzMxAzL0YzLxMzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
![錄像機](/img/5/967/nBnauM3XzEzN3EjM0QjN3YjM0UTM5YDMwIjMxADMwAzMxAzL0YzL4EzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
使用說明
由於錄像機是一種集電、磁、機械之精華的精密電子設備,正確、合理地使用才能使之保持良好的工作狀態,延長使用壽命,減少故障的發生。使用錄像機時一般應注意下列幾點:1、熟悉使用說明書,新買的錄像機或初次使用的錄像機不應急於通電使用,因為錄像機品種繁多,各種機器的操作使用方法總是有一些區別的。所以,應首先認真閱讀使用說明書,弄清各開關、按鍵、輸入、輸出插孔的功能及連線方法,嚴格按照使用說明書規定的方法進行操作,以保證機器的正常使用。否則,不僅有可能使機器工作不正常,而且還有損壞的危險。2、檢查電源電壓,檢查錄像機供電電壓是否對準220V。調整電壓選擇器時必須將錄像機電源關掉並將電源線由電源插座上拔出。有些錄像機使用開關穩壓電源,電壓在110-240V之間均可適用就無須調整了。3、良好的使用環境,環境條件的好壞直接影響錄像機的使用壽命,錄像機應在乾燥、通風、無塵、遠離振動源和強磁場的環境下存放和工作。錄像機應安放在一個平穩的地方,避免受到強烈的振動和碰撞;也應放置利於通風的位置避開高溫,不要安放在潮濕和灰塵多的地方;應儘量靠近監示器,以縮短傳輸電纜的長度,減少信號損失及外界的干擾。錄像機切勿放在強磁場附近,因為在強磁場下工作會影響使用效果,也不要放置在石油精、酒精等稀釋及揮發性藥品附近。常見問題
問題1:當啟動主機時有機箱喇叭報警的現象.該怎么判斷和處理?在主機正常啟動時會發出一短聲“嘀”,如果一直循環地發出長“嘀”聲,那么應該是沒有檢測到記憶體,多數為記憶體沒有安裝好或者是記憶體損壞需更換記憶體;如果是一長聲、兩短聲,那應該是顯示卡沒插好或者顯示卡壞了需要更換顯示卡;當系統正常運行時發出高頻率的報警聲,那么應該是CPU過熱,CPU風扇散熱不好需更換CPU風扇,主機工作環境溫度太高通風條件不好,還有可能是主機板BIOS里的CPU報警溫度設定過低了,需要及時的調整過來。
問題2:當主機啟動進入作業系統時,監視器變成16色,解析度變成640*480(原來的顯示卡和視頻採集卡都已經安裝過驅動)
這是因為某張視頻採集卡損壞了。視頻採集卡和顯示卡發生了衝突,需更換相應的視頻採集卡及重新驅動顯示卡驅動。
問題3:鍵盤滑鼠不能使用,怎么判斷和處理?
如果是鍵盤滑鼠同時不能用很可能是鍵盤鎖(KB-LK)開了,檢查鍵盤鎖(KB-LK)燈是不是亮的,如果是亮的表示鍵盤已鎖定了,將其關掉即可;如果只是鍵盤滑鼠其中一個不能使用,需要檢查接觸是否良好,如還不能使用,就有可能鍵盤滑鼠損壞或是主機板接口有問題,用好的鍵盤滑鼠替換即可查出問題.
問題4:當進入系統的時,系統突然變的很慢,在運行的軟體的時候或者是打開我的電腦的時候都會很慢的.怎么判斷和處理?
如果能正常進入系統,但是很慢,首先把系統恢復一下(在系統啟動的時候選擇microsoftwindows並進入,然後輸入d:,然後回車,再輸入cdsetup,回車,然後輸入hf回車系統就可以恢復了).如果恢復好了還是很慢,那應該是硬體有問題.很有可能是其中的硬碟壞了.需找出被損壞的硬碟並及時更換.也有可能是增加了硬碟,電源功率不夠,可以根據情況更換相應功率的電源。
問題5:主機不能開啟,如何解決?
首先排除顯示器沒有損壞後判斷電源是否供電正常即電源燈是否亮起,如正常再觀察主機是否有發出提示音,有一直循環地發出長“嘀”聲或一長聲、兩短聲就表示記憶體或顯示卡沒有正常工作,請參照問題1解決;沒有提示音,那么應該是電源、主機板或CPU(出問題機率較小)之中出現問題,應採取替換排除法(即用確認正常的部件替換懷疑有問題的部件,逐一排查)查出問題部件將其更換。其中CPU的工作頻率不是當前CPU的默認工作頻率,需要進入BIOS把CPU頻率調整當前工作頻率。
問題6:軟體啟動時畫面上只出現訊輝標誌,下方有xunhui六個字母沒有圖像信號。
這是在軟體啟動的時候選擇視頻採集卡的類型不正確,只要把卡的驅動調整過來就可以正常顯示了(雙擊打開C糟WINNT目錄下的XHDVR-2004.INI檔案,將AutoSelect=1中的1改為0即可在開啟軟體時重新選卡);或者是視頻採集卡驅動沒裝正確,需安裝相應的驅動程式然後重啟主機。
問題7:當軟體啟動或使用過程中出現某個有圖像的通道全黑。
不接視頻信號的時候也是全黑(沒有無視頻信號五個字)恆億卡較多出現此問題;或者是在沒有調整通道監視參數情況下彩色的圖像信號監看時為黑白的。這是視頻採集卡損壞了,更換相應的視頻採集卡問題就可以解決了。
問題8:如果進入軟體遇到花屏。
可能是沒有正常退出軟體,重新啟動主機即可;如果重新啟動了還是有該現象那么應該是顯示卡有問題應及時更換顯示卡。
問題9:在設定時間表時,需要注意的幾個小問題。
在設定以不同錄像方式多段時間錄像時,需要注意的是軟體是以24小時的方式錄像,那么在設定時間表時啟始時間必須小於結束時間。如果跨越了24點的設定就需要分兩段時間設定(比如18.00.00到23.59.59,然後0.00.00到7.59.59)。移動報警錄象與報警器報警錄象需要設定布防(包括手動布防與按時間表布防),持續錄像不需要。
問題10:當錄像方式設定好了。可是過段時間不能正常錄像,怎么排除和處理?
如果所有通道都不能錄像(在通道錄製控制里,所有通道不在是黃燈狀態.)或者是顯示為錄像狀態,但不能在硬碟里生成錄像檔案,那么應該是硬碟分組出錯了,需把硬碟重新分組,並重新啟動軟體一遍、如果問題還是沒有得到解決,所有通道還是藍燈,進作業系統的時候錄像檔案也不能刪除,那么應該是硬碟的許可權改動過,需要把硬碟的許可權調整回來。如果是報警錄像,突然一個或多個通道不能報警錄像了,首先看看錄像方式設定是否正確,如果設定正確,看看通道的偵測區域是不是被人改動過,如被改過需要重新修改通道的偵測區域,然後重新啟動軟體。
問題11:當使用到雲台設備,不能正常控制,該怎么判斷和處理。
首先看看雲台協定、地址碼和波特率是否和說明要求的一樣,如果都設定好了,但是控制的時候,雲台不能停止轉動(正常的是點一下,它就轉動一點。)那么應該是該設備有問題,需要及時更換雲台設備。當用到多個雲台時,不能正常的控制,那看看模組(232轉485)能否帶動,
問題12:當使用網路端時,不能監看,如何處理?
首先要明白使用網路端監看需要滿足幾個條件,網路端設定是否設定好了,網路是否暢通?如通過路由器上網軟體需要的21個連線埠是否映射到主控端上?是否有個固定的IP或者域名?如果是區域網路監看,那么只要保證設定好了,保證網路暢通(如果網路不暢通呢,檢查一下線路)和主控端開著就可以監看。如果是廣域網監看,除了網路端需要設定好,在看看主機能否上網?如果上不了。看看網關和DNS設定是否正確(其中網關和DNS應該是路由器的IP)?然後看看路由器是否能把連線埠映射到監控主機上?其中固定的IP或者域名是必不可少的。只要幾個條件都符合了,監看是沒有問題的。
問題13:機器反覆自動重起
此現象是因為用戶進行了一些非正常操作,累積效應致使Windows系統當機,而監控主機有當機保護功能,即重新啟動Windows系統;另外機器放置環境通風條件不好使機箱或CPU風扇損壞而導致散熱不充分,引起監控主機當機。解決建議:卸載軟體,然後重新安裝監控軟體;改善通風條件,更換損壞風扇。
問題14:軟體無法操作。
登錄時,沒有輸入相套用戶名和密碼;或者按下了退出登錄按鈕。請點擊重新登錄按鈕,輸入相應的用戶名和密碼後登錄。
問題15:啟動後通道畫面為一張大的圖片。
說明本系統檢測不到有音視頻壓縮卡的存在,可能是您的機器上沒有安裝音視頻壓縮卡或沒有正確安裝驅動程式,另外,某些工控機主機板與壓縮卡兼容性不好,也有可能出現這種現象。解決建議:請排除掉這些可能性。
問題16:通道路數正常,但是每個通道畫面顯示洋紅色。
請把桌面顯示屬性的顏色調整為32位色。
問題17:軟體啟動立即報告錯誤。
此錯誤出現的機率極低,在一台管理正常的主機上不會出現。一般地,產生此故障的原因如下:1)用戶主機經常性地突然斷電;2)多次在一台硬體配置極不穩定的機器上運行本軟體。解決建議:檢查主機配置,重新啟動軟體。
問題18:錄像產生大尺寸檔案。
本系統忠實地記錄板卡所產生的視音頻信號,使用優秀的壓縮算法確保不丟失任何一幀關鍵圖像,保證了錄像檔案回放時的實時性。用戶可通過本系統的專用播放器對有疑問的錄像檔案計算其幀數。一般地,系統默認的檔案大小在120M/小時以內基本正常。若所列情況不在這些之內,則可視為不正常,可從以下方面著手:1.觀察對應通道預覽圖像,畫面應柔和、清晰無耀斑、不刺眼。若出現反常的刺眼的高亮或圖像上有分布均勻的雪花耀斑;這說明原始視頻信號的噪聲太多,請考慮調整或更換攝像頭;2.錄像質量設得太高,且運動太過劇烈。可適當調低錄像質量。
問題19:錄像檔案回放時有馬賽克。
主機是否因為其他原因而導致資源嚴重匱乏。例如:主機此時在進行超過系統能力的多通道回放操作,一旦主機資源耗盡,錄像數據不能正常解碼,就可能產生馬賽克。
問題20:網路端預覽有動畫感。
網路通信頻寬不夠,此時可適當調低主機端的錄像質量。
選用指南
磁帶錄像機
磁帶錄像機按可記錄時間劃分,可分成24h、48h、72h、96h、120h、240h、480h、720h、960h等類型。數字硬碟錄像機
數字硬碟錄像機信號壓縮方式有MPEG-1、MPEG-2、MPEG-4、JPEG和M-JPEG等方式。(1)MPEG-1、MPEG-2信號壓縮方式的錄像速度為大於等於25幀/秒(實時錄像)。
(2)JPEG、M-JPEG信號壓縮方式的錄像速度為10幀/秒左右(非實時錄像)。
錄像機選用要點
(1)可供實時以標準速度和多種選擇的間歇式錄像和重放。(2)具有按指定時間開始和停止錄像功能,並內附日期時間和攝像機位置編碼發生器以記錄日期、時間和位置編碼,並可在監視器上顯示。
(3)根據實時錄像或非實時錄像要求,選擇數字硬碟錄像機信號壓縮方式及硬碟的容量。
(4)數字硬碟錄像機可根據系統功能的需要,選擇畫面分割處理、攝像機控制、報警聯動等技術指標。
